变压器用导电铜箔

很多的高频变压器都会缠绕一圈自粘铜箔，根据不同型号、规格、用途的变压器，使用的铜箔胶带也不同，有的要使用单导铜箔胶带，就是胶不需要导电；但有些使用双导铜箔胶带，也就是胶是导电胶，如图：

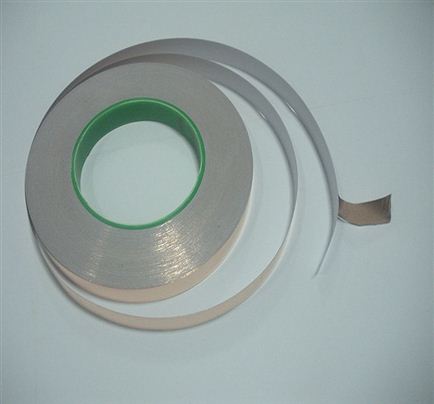

单导铜箔胶带 双导铜箔胶带

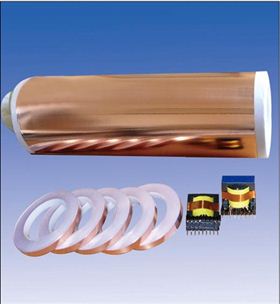

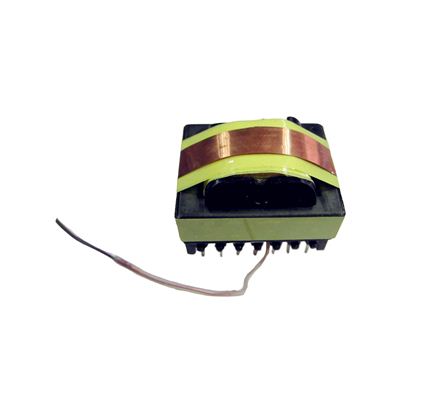

铜箔胶带在变压器中的应用

这是为了防止外界高频干扰信号串入机内，所以在变压器的初级和次级之间都有静电屏蔽层，（一层很薄的不能短路的铜箔或铝箔，一般同变压器的铁支架相连），并将它连接到机内地线上。

另外，屏蔽层的存在大大降低了初次级线圈之间的分布电容，可以降低高频杂散干扰信号的传输。因为隔离后等效电容呈串联方式，初次级间的电容自然变小；而且高频分量可以直接通过对地电容泄放。

高频变压器中使用的铜箔胶带根据不同的需求，常规厚度为25um/35um/50um/100um的单导铜箔胶带和双导铜箔胶带，宽度根据具体产品的大小来确定，一般宽度有5mm/6mm/7mm/8mm//9mm/10mm/15mm/20mm等尺寸。
