导电炭黑

导电炭黑是具有低电阻或高电阻性能的炭黑。可赋予制品导电或防静电作用。其特点为粒径小，比表面积大且粗糙，结构高，表面洁净等。

我公司超导电炭黑采用精选特种油品与填充材料科学工艺指导生产，裂解过程中充分改变炭黑结构，克服聚集体产生的硬质胶粒，增加氧化介质停留时间，产品性能稳定，分散性极强。

本品能赋予硫化胶较高的定伸应力和硬度，但生热性极高。本品在天然橡胶和合成橡胶中均有很好的导电性和导热性，在胶料中的导电性随其用量的增加而增加，并具有中等补强水平，可用于导电或防静电橡胶制品，如输送带、传动带、胶管、地板胶料和鞋类等。

欢迎来电咨询：189-1310-1975

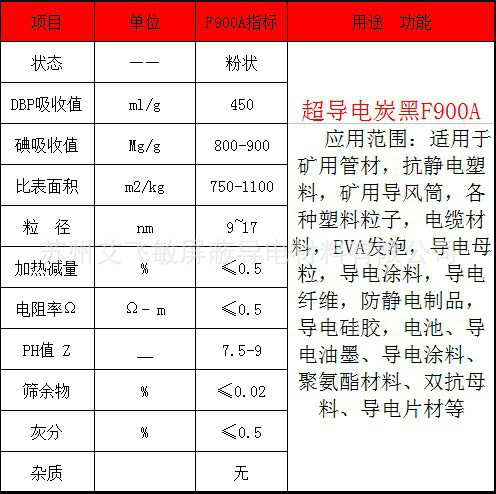

导电炭黑F900具有低电阻或高电阻性能的特点，能赋予制品导电或防静电作用。其特点为粒径小，比表面积大且粗糙，结构高，表面洁净(化合物少)等。 用途：用于不同的产品，如导电橡胶、导电塑料、无线电元件等。 高导电炭黑F901是一种新型的高结构超高导电碳黑F900，粒度细，比表面积大，导电性能优异。其主要性能超过乙炔导电碳黑，并超过美国Cabot（卡博特）公司的VXC-72（Vulcan XC-72，ASTM N472）、德国Degussa（德固萨）公司的Printex L6及日本三菱公司的3350B型导电碳黑，与荷兰AKZO（阿克苏. 诺贝尔）公司的科琴碳黑Ketjen black EC300J、600JD型、德国Degussa公司的Printex XE-2B及美国Cabot公司的BP2000（Black Pearls 2000）相似。

  高导电碳黑F900A 1/2～1/5的用量就能达到一般导电碳黑的效果，由于其用量小，导电性能高，所以对涂料、塑料、橡胶等基础材料无影响，可得到导电性和材料性的平衡。高导电碳黑F900A用于填充天然橡胶和氯丁橡胶后，胶料还会产生PTC效应，即它的电阻会随温度的升高而增大。且当用量小于20份时，胶料的电阻率对温度较敏感。

超导电炭黑F900（粉状）克服了在使用过程中易起尘、污染环境的缺陷，在加工导电、抗静电塑料和橡胶制品时，使用较环保。

导电炭黑为一般导电炭黑可用于电池，电子等需要填充量大的行业。

用途

  高导电炭黑F900A,超导电碳黑F900作为一种功能性高导电填料，主要应用于导电及防静电涂料、塑料、橡胶、粘合剂、油墨、电池材料、电缆屏蔽材料等。广泛应用于电子、机电、通讯、印刷、航空航天、兵器等各个工业部门的导电、电磁屏蔽、防静电领域。

使用建议

1.材料的导电性能与导电填料（导电碳黑型号和填加量）、基体树脂（聚合物的种类和结晶度）、助剂、溶剂及加工制备工艺有关，以下建议仅供使用时参考。不同的体系、用途和要求，其配方和加工工艺亦不同，对此应进行具体的试验研究。

2.在通常情况下，在涂料中使用时，当导电碳黑的添加量为～5%(重量百分比PWC)时，涂层面电阻为105～106Ω。

3.在线型低密度聚乙烯(LLDPE)中，当导电碳黑的添加量为～10%(重量百分比PWC)时，制品面电阻为103～104Ω；在低密度聚乙烯(LDPE)中，当添加量为～10%时，制品面电阻为104～105Ω；在聚丙烯(PP)中，当添加量为5～8%时，制品面电阻为104～105Ω；在聚氯乙烯（PVC）中，当导电碳黑的添加量为～15%(PWC)时，在150℃、二辊混炼10分钟，PVC制品面电阻为103～104Ω；添加量为～25%(PWC)时，PVC制品面电阻小于100Ω。

4.在硅橡胶110-2中，当导电碳黑的添加量为～10%(重量百分比PWC)时，制品面电阻为103～104Ω；添加量为～15%(PWC)时，制品面电阻为101～102Ω；添加量为～20%(PWC)时，制品面电阻为30Ω。体积电阻率为100～101Ω.cm
